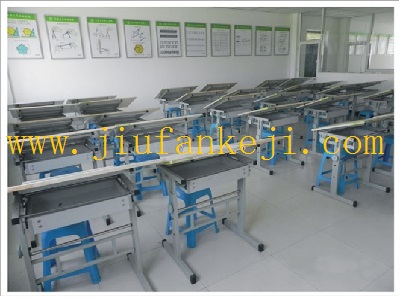

多功能升降式实用绘图桌
型号:JF-6199
咨询热线:022-68297996

本多功能绘图桌是采用钢架结构,桌面板采用东北优质加厚椴木材料的1号绘图板,下部有储物隔板,可以放置图纸、文具和书本、书包等物品,非常牢固耐用。它适用于机械制图绘图和绘画专业,是各大院校非常实用和经济的工程制图实验台和升降绘图绘画桌,有较强的多种行业和课程的兼容性和普及性。适合各类大中专院校和职校机械(建筑)制图基础教学和专业设计,以及艺术设计专业使用。

一、主材工艺和规格

多功能实用绘图桌脚柱采用1.0×25×70mm矩管,着地横管采用1.0×25×50mm矩管,图板边框和拉衬由1.0×20×20mm的方管组成。升降和调角轴采用厚度为0.6mm,直径为19mm的不锈钢管,采用滑槽调节图板桌面的倾斜度。脚套是PVC材料。抽屉采用钢制材料(改进型)耐用可靠有钢管材料采用高质钢管,都经过酸洗、磷化、静电喷塑、高温固化或镀锌的技术处理,所有铁件部分焊接都用二氧化碳气体保护焊,。零配件用优质钢材。

二、详细参数

1)台面调角幅度: 0°-80°;

2)台面规格: 600mm×900mm (配1号优质特制椴木绘图板);

3)台面高度:710mm--860mm (可调节)。

三、主要特点

1)此款绘图桌是国内最新型的产品,和国内任何一款绘图桌的区别在于,采用单边双支撑结构,大大增强桌子的稳定性和牢固性。

2)工业桌面采用新型手轮旋钮进行无级调节倾角,倾角范围0°-85°,同时具有锁定装置,确保倾斜角度不滑动。

3)桌面高度采用符合人体工学原理的适宜高度:780mm,脚柱采用50x25x700方钢,着地横管采用 50X30X530mm方钢,图板架框由20x20mm方钢焊接。

4)调节扇形采用2.5mm铁片冲压成形,脚套PVC材料,抽屉采用刨花板热压防火板,加三级导轨。

四、多功能升降式实用绘图桌可选配置

1

90cm优质有机玻璃丁字尺

8

多功能模板

2

90*60cm一号优质椴木绘图版

9

大圆弧模板

3

精密智力宝绘图仪器(5件一套)

10

不锈钢多用擦图片

4

25cm曲线板

11

画圆模板

5

30cm多用斜角三角板

12

英雄81A-212绘图笔一套

6

美工刀

13

绘图铅笔(5支一套)

7

三棱比例尺

14

学生绘图升降凳
